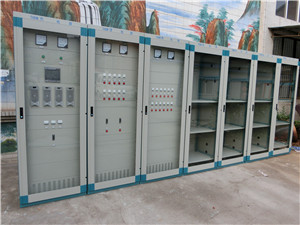

配電室直流屏是電池的充電和放電設備，在頂部添加了一個設備來控制電池的浮動充電和轉換，然后它可以與計算機和開關柜設備通信。
配電室直流屏的工作原理：一般配電室直流屏都有高頻開關直流電源，高頻開關直流電源模塊采用三相三線380VAC平衡輸入，無相序要求，無中線電流損耗，在交流輸入端，采用尖峰抑制器件及EMI濾波電路，高頻開關直流電源由全橋整流電路將三相交流電整流為直流，經無源功率因數校正(PFC)后，再由DC/DC高頻變換電路把所得的直流電逆變成穩定可控的直流電輸出。

配電室直流屏屏蔽的作用：配電室直流屏蔽的直流輸出用于變電站的控制，信號，保護，自動重合閘操作，事故照明，直流油泵，各種直流操作機構，以及二次電路儀表等電源。
